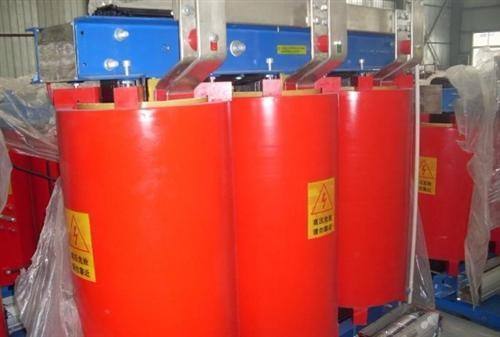

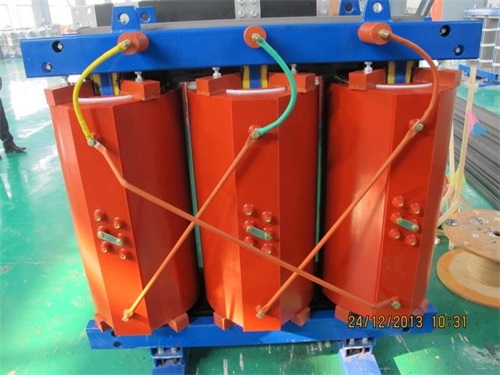

郴州SCB11-250KVA/10KV/0.4KV干式变压器

变压器型号：SCB11-250KVA/10KV/0.4KV

变压器规格：SCB11-250KVA/10KV/0.4KV

介绍摘要：　　规定的产品技术和性能参数进行干式变压器的电磁设计，确定产品的主要尺寸和电磁负荷。短路阻抗计算短路阻抗是干式变压器一个重要的性能参数，它决定着干式变压器在负载条件下的电压变化和短路时电流的大小，同时也是干式变压器并联运行的条件。　　因此准确的计算干式变压器的短路阻抗对干式变压器的运行有着重要的意义。线圈短路强度计算在大型干式变压器

咨询热线：137-0635-4419

产品详情：

　　规定的产品技术和性能参数进行干式变压器的电磁设计，确定产品的主要尺寸和电磁负荷。短路阻抗计算短路阻抗是干式变压器一个重要的性能参数，它决定着干式变压器在负载条件下的电压变化和短路时电流的大小，同时也是干式变压器并联运行的条件。

　　因此准确的计算干式变压器的短路阻抗对干式变压器的运行有着重要的意义。线圈短路强度计算在大型干式变压器中，短路电流是额定电流的8一10倍，由于短路力与短路电流的平方成正比，因此在短路绕组的漏磁场和线匝中电流的相互作用下，将产生极大a的电动力作用在绕组的线匝上，绕组结构可能产生永久变形而损坏。

　　此外导线绝缘和绕组其它部件的相对位移可能伤害绝缘导致线匝短路，因此准确计算线圈在短路情况下的受力有着重要的意义。线圈短路强度计算主要是计算线圈在干式变压器短路情况下各段受力的大小和分布，考核线圈的机械强度是否符合要求。

　　线圈冲击电压分布计算大型干式变压器对绝缘的要求很高，为设计绝缘必须知道干式变压器内的电压分布。干式变压器允许连续工作电压不超过额定电压5%以上，变压器的运行过程中可能产生过电压，过电压主要是由于运行故障或雷击引起的。
